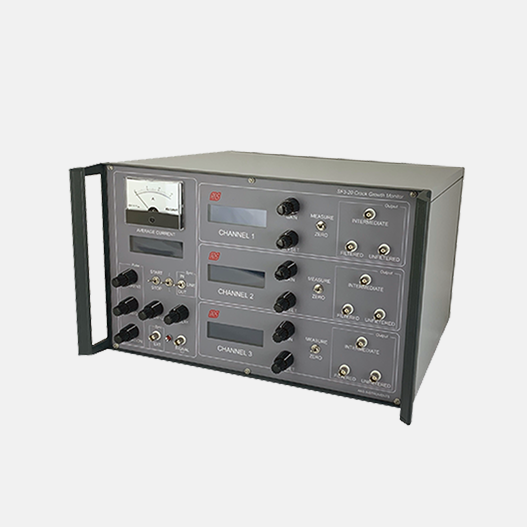

Suiveur de fissure 3 voies – 20 AMP SF3/20

Applications

Pour des matériaux homogènes et conducteurs d'électricité
Mesure de la longueur de fissures traversantes progressant dans des tôles minces
Détermination de la forme du front de fissure à l'intérieur d'éprouvettes épaisses (extension d'emploi en tridimensionnel possible dans un certain nombre de cas)

L'appareil exécute essentiellement trois fonctions :
> Alimentation en courant de l'éprouvette,
> Déclenchement de la mesure,
> Amplification et mesure de la tension relevée sur éprouvette (x3 voies).

Intensité du courant imposé dans l'éprouvette	Réglable de 0 à 20A
Largeurs du pulse	Réglable de 0 à 200ms
Fréquence du pulse	Réglable de 0 à 150 Hz (pour un pulse de 4ms)
Mode d'exécution	Internal Pulse, Sector pulse, External pulse
Entrée signal externe	+/- 10V
Gain	De 0 à 20000
Seuil de déclanchement	0/20V
Délais de retardement	De 0 à 200 ms, pour pulse sur secteur ou externe
Stabilité du courant	10-3
Tension de la mesure	0 à ± 10V
Voies de mesures	3 dont 1 prenant en entrée les 2 autres (A-B) et (A/B)
Courant de sortie	5 mA
Temps de réponse de la voix mesure	0,2 à 1s
Gain variable	Par bouton multiplicateur 0 à 20000
Tension d'alimentation	220V ± 10V% 50 Hz
Fiche mâle 4 contacts	JAEGER rapide 530 754, éprouvette
Fiche femelle 3 contacts	JAEGER miniature 530 232, voies
Serre câble	JAEGER 530 331
