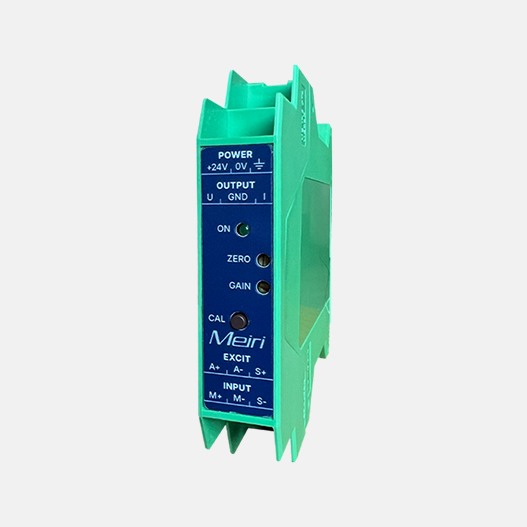

| Entrée capteur | Jauges de contraintes en pont complet 4 ou 6 fils |
| Impédance du pont de jauges | 120 < Z < 10000 Ω (pour 120 Ω Up 5 V max) |
| Alimentation du pont | 10 V ou 5 V i maxi 60 mA |
| Rejection du câble capteur | 2.10-5 / Ohm |
| Sensibilité d'entrée | 5 gammes de 0.1 mV/V à 30 mV/V |
| Décalage de zéro fixe | 4 gammes de ±50% à ±100% de la valeur du poussoir de calibration |
| Décalage de zéro ajustable | ±50% au minimum |
| Cran de calibrage | De 0.1 à 10 mV/V |
| Précision du cran de calibrage | 0.01% sur la gamme 1 à 3 mV/V, 0.1% pour les autres |
| Sortie tension | ±10V |
| Courant de sortie maximum | 5 mA |
| Impédance de sortie maximum | 0.2 ohm |
| Sortie courant | 4-20 mA ou 0–20 mA |
| Dynamique de la sortie courant | 0 - 10V (Résistance de charge 500 ohm à 20 mA) |
| Linéarité | 0.01% de la pleine échelle |
| Dérive maximum rapportée à l'entrée | < 1 µV / °C |
| Bruit rapporté à l'entrée | < 3 µV RMS/2KHz < 10 µV RMS/20 KHz (typique) |
| Réjection de mode commun | 100 dB |
| Réjection des variations de l'alimentation | 120 dB |
| Bande passante | 2 KHz ou 20 KHz à –3 dB (typique) |
| Température d'utilisation | -10 à +60°C |
| Température de stockage | -40°C à +70°C |
| Boîtier rail DIN | H: 99 L: 17.5 P: 112 mm |
| Borniers à vis débrochables | 4 x 3 bornes |
| Poids du boîtier | 110 grammes environ |
| Alimentation générale isolée | 24 Vcc (18 à 36 Vcc). Consommation 60 mA (hors sortie) |
| Isolation de la tension d'alimentation | 1000 V DC maxi 1 mn entre 0 V et GND sortie.<br /> 400 V crête 0 V entrée/terre ou GND sortie/terre |
| Tension d'alimentation 22 à 24 V DC | 5 mA |
| Isolation de la tension d'alimentation | 1000 V DC maxi (60 sec) entre 0 V et GND400 V crête entre 0 V et Terre & GND et Terre |
| Gain variable | Par bouton multiplicateur 0 à 20000 |
| Isolation entre la sortie et l'entrée | 400 V crête entre A- (masse entrée) et GND sortie |
